Laporan Akhir (Percobaan 2) Modul 1 Mikro

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Download

1. Komponen [back]

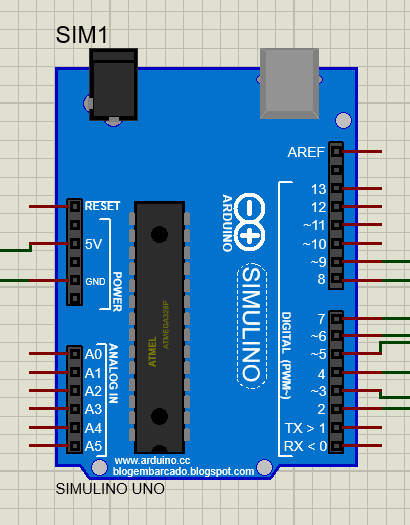

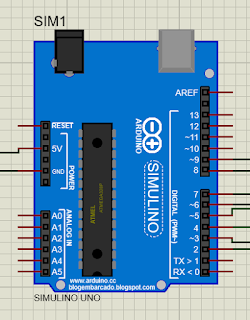

1. Arduino UNO

2. Ground

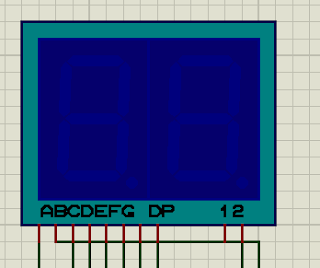

3. Seven Segement

4. Vcc

2. Rangkaian Simulasi [back]

3. Flowchart [back]

4. Listing Program [back]

int pin[] = {2, 3, 4, 5, 6, 7, 8, 9};

void setup(){

  for (int i = 0; i < 9; i++)

  {

    pinMode(pin[i], OUTPUT);

    }

}

void loop(){

  digitalWrite(2, HIGH);

  digitalWrite(3,  LOW);

  digitalWrite(4, HIGH);

  digitalWrite(5,  LOW);

  digitalWrite(6,  LOW);

  digitalWrite(7, HIGH);

  digitalWrite(8, HIGH);

  digitalWrite(9, HIGH);

  }

5. Video [back]

6. Kondisi [back]

Percobaan 2

1.      1. Apa perbedaan menggunakan seven segment commond anoda dan commond katoda pada listing program?

Jawab:

Pada 7-segment common katoda, LED akan menyala jika diberi logika high dan terhubung ke Vcc. Pada 7-segment common anoda LED akan menyala saat diberi logika low dan terhubung ke ground. Sehingga pada listring programnya akan berubah yang tadinya LED menyala diberi logika high berubah menjadi logika low, seperti berikut:

       digitalWrite(2, HIGH);                   digitalWrite(2, LOW);

       digitalWrite(3,  LOW);                   digitalWrite(3, HIGH);

       digitalWrite(4,  LOW);                   digitalWrite(4,  HIGH);

       digitalWrite(5,  LOW);                   digitalWrite(5,  HIGH);

       digitalWrite(6,  LOW);                   digitalWrite(6,  HIGH);

       digitalWrite(7, HIGH);                   digitalWrite(7, LOW);

       digitalWrite(8, HIGH);                   digitalWrite(8, LOW);

       digitalWrite(9, HIGH);                   digitalWrite(9, LOW);



2. Pada listing program apa yang terjadi jika tipe data byte pada baris 1 diubah menjadi int?

Jawab:

Tidak terjadi apa-apa karena tipe data byte dan integer sama-sama tipe data untuk bilangan bulat. Perbedaannya hanyalah pada besar bit nya tipe data byte ialah sebesar 4 bit sedangkan tipe data integer 32 bit. Jadi lebih efisien menggunakan tipe data byte.

7. Link Download [back]
Link download video [disini]
Link download rangkaian [disini]

Link download listing program arduino [disini]

Link download flowchart [disini]
Link download HTML [disini]
