Laporan Akhir (Percobaan 2) Modul 2 Mikro

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Download

1. Komponen [back]



1. Arduino UNO

2. LCD

3. LM35

2. Rangkaian Simulasi [back]

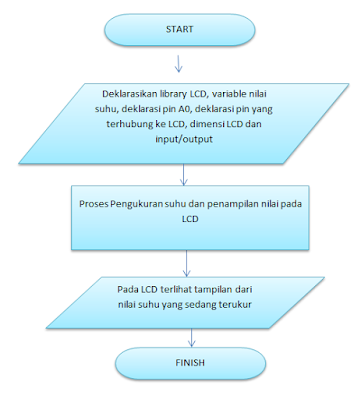

3. Flowchart [back]

4. Listing Program [back]



#include <LiquidCrystal.h>
#define LM35 A0
LiquidCrystal lcd(2,3,4,5,6,7);
int nilaiSuhu;

void setup() {
  pinMode(A0, INPUT);
  lcd.begin(16,2);
}

void loop()
{
  nilaiSuhu=(analogRead(LM35)*0.488);
  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("LM35 Sensor Suhu");
  lcd.setCursor(0,1);
  lcd.print(nilaiSuhu);
  delay(100);
}



5. Video [back]

6. Analisa [back]

1.     1. Bagaimana prinsip kerja LM35 dalam percobaan ini?

Jawab:

IC LM 35 merupakan sensor suhu yang memiliki bentuk mirip dengan transistor dan memiliki 3 kaki yaitu Vcc, OUT, dan GND. IC LM 35 berfungsi untuk memindai besaran suhu dan mengubahnya dalam bentuk tegangan sebagai outputnya, setiap perubahan 1 derajat suhu sama dengan 10 mV. Pada rangkaian percobaan 2 ini, kaki OUT pada IC LM35 dihubungkan ke kaki I/O analog pada Arduino, karena keluaran dari LM35 berupa sinyal analog. Pada arduino, sinyal analog tersebut dikonversi menjadi data atau pulse digital yang dapat dilihat pada listing program dengan persamaan (5*analogRead(LM35)*100.00)/1024). Hasil dari persamaan tersebut akan ditampilkan pada LCD yang sudah dihubungkan ke kaki Arduino.



7. Link Download [back]

Link download video [disini]
Link download rangkaian [disini]

Link download listing program arduino [disini]

Link download flowchart [disini]
Link download HTML [disini]
